IR zenden werkt niet

Berichtdoor Vincent » 17 feb 2015, 22:10

Hallo,

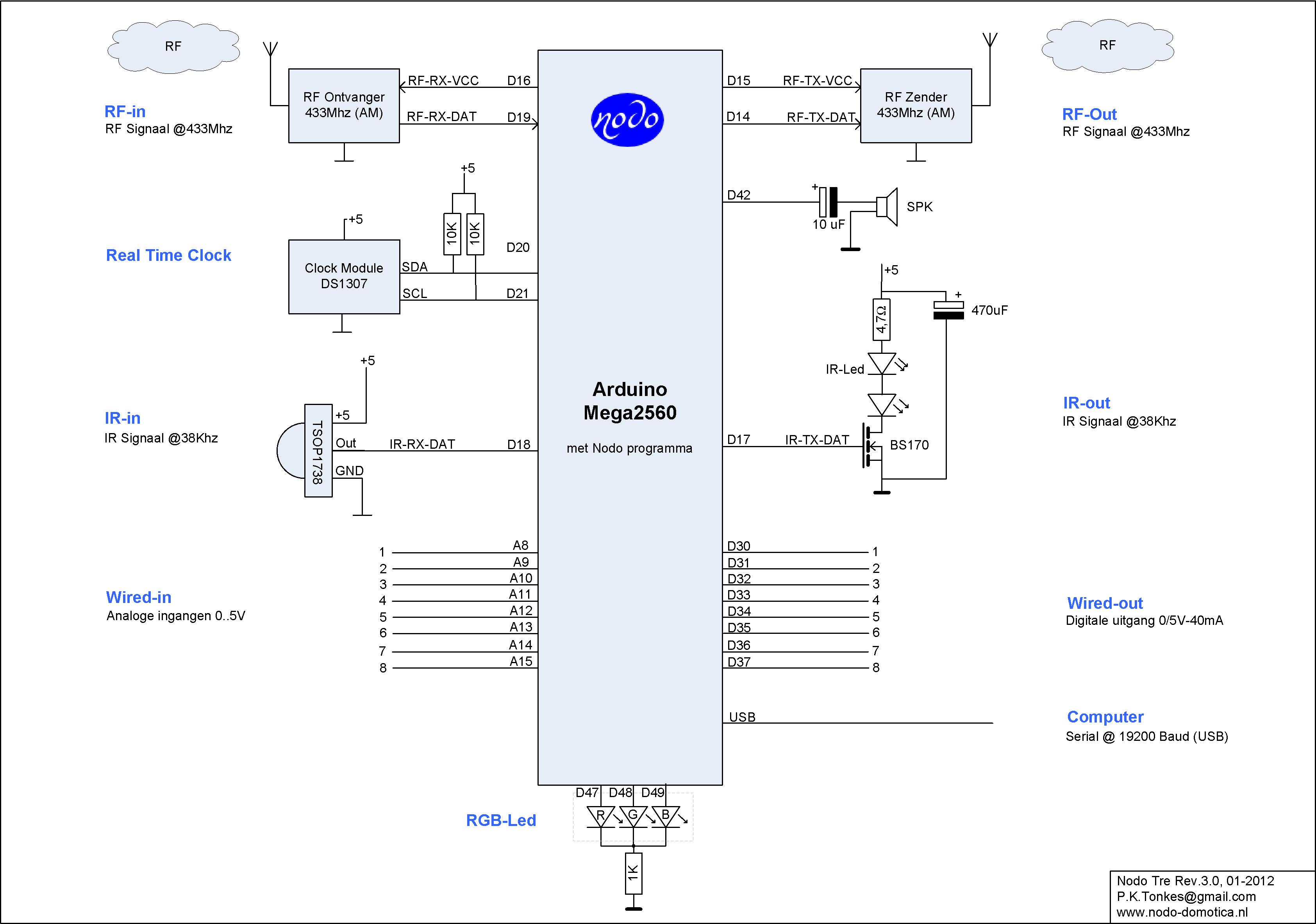

Ik heb zelf een Nodo Mega gebouwd volgens het schema op
deze site (http://www.nodo-domotica.nl/images/6/63 ... Mega30.jpg).

Alles werkt perfect !!! met uitzondering van IR zenden ... Als ik twee gewone LEDs plaats lichten deze een fractie van een seconde op als er IR gezonden dient te worden. Als ik een gewone LED in serie plaats met een IR LED licht deze niet op.
Alle aansluitingen zijn gedaan zoals in het schema.
Ik heb reeds met verschillende types IR LED getest zonder resultaat ...

Wat kan het probleem zijn ?

Is het mogelijk dat het voltage te hoog is voor IR LEDs ? Eventueel een hogere weerstand gebruiken ?

Alvast bedankt !!!
Vinceent.
Vincent

Berichten: 26
Geregistreerd: 17 feb 2015, 22:05

Re: IR zenden werkt niet

Berichtdoor domogijs » 17 feb 2015, 22:25

Bekijk het eens door je camera op je telefoon.
domogijs

Berichten: 134
Geregistreerd: 04 sep 2011, 20:45

Re: IR zenden werkt niet

Berichtdoor Vincent » 18 feb 2015, 17:47

domogijs schreef:Bekijk het eens door je camera op je telefoon.


Heb ik gedaan en ik zie de IR LEDs niet oplichten ...
Vincent

Berichten: 26
Geregistreerd: 17 feb 2015, 22:05

Re: IR zenden werkt niet

Berichtdoor manjh » 18 feb 2015, 22:48

Weet je zeker dat de polariteit goed is?
Hans
manjh

Berichten: 1172
Geregistreerd: 29 aug 2011, 14:39

Re: IR zenden werkt niet

Berichtdoor rwijbenga » 19 feb 2015, 21:04

Klein puntje,

Het bekijken van een IR signaal werkt niet op alle telefoons, een hoop moderne camera's hebben namelijk een filter.

Probeer het dus eerst ook even uit met een IR afstandsbediening waar je van weet dat die iets doet, zoals die van de TV.
rwijbenga

Berichten: 344
Geregistreerd: 28 aug 2011, 14:58

Re: IR zenden werkt niet

Berichtdoor rtenklooster » 19 feb 2015, 22:42

O, en je kan je front facing camera ook proberen.
Mijn telefoon iPhone 5s heeft wel uv filter op achterste, niet op voorste camera.
rtenklooster

Berichten: 377
Geregistreerd: 04 aug 2012, 12:10
Woonplaats: Aduard

Re: IR zenden werkt niet

Berichtdoor Vincent » 23 feb 2015, 22:19

Iedereen bedankt voor de hulp/tips !

Het was blijkbaar de polariteit die niet goed was ...
Nu zie ik via mijn gsm camera de 2 IR leds (deze http://www.conrad.be/ce/nl/product/181149) wel oplichten, maar het signaal wordt niet ontvangen door mijn TV of door een IR receiver op een andere nodo (die wel perfect signalen van een afstandsbediening ontvangt).

Het voltage tussen de centrale +5V en de centrale massa is +/- 4.88 V dus het lijkt mij geen kwestie van te weinig "vermogen" ?

Alvast nogmaals bedankt !!!
Vincent

Berichten: 26
Geregistreerd: 17 feb 2015, 22:05

Re: IR zenden werkt niet

Berichtdoor manjh » 23 feb 2015, 22:48

manjh schreef:Weet je zeker dat de polariteit goed is?

Dat zei ik toch... soms zoeken we het veel te diep en is de oorzaak verbluffend eenvoudig... :D
Hans
manjh

Berichten: 1172
Geregistreerd: 29 aug 2011, 14:39

Re: IR zenden werkt niet

Berichtdoor tazitiz » 13 mei 2015, 12:51

jij hebt dus gekocht:

Honeywell SEP8706-003 IR-emitter 880 nm 50 ° 4.45 x 5.72 mm Radiaal bedraad

op wikipedia te vinden:
Most remote controls for electronic appliances use a near infrared diode to emit a beam of light that reaches the device. A 940 nm wavelength LED is typical. This infrared light is invisible to the human eye, but picked up by sensors on the receiving device. Video cameras see the diode as if it produces visible purple light.

ik zou even nieuwe ledjes bestellen. Bijvoorbeeld deze van 47 cent per stuk.

hoop dat dit het is!
tazitiz

Berichten: 40
Geregistreerd: 28 aug 2013, 11:33
